Основи на SMD диоди: Разбирање на типови, кодови, термички перформанси и тестирање
2026-05-13 102

SMD диодите се мали полупроводнички компоненти кои го контролираат правецот на електричната струја во современите електронски кола.Тие се широко користени во уреди како што се паметни телефони, брзи полначи, автомобилски системи и комуникациска опрема бидејќи поддржуваат компактни распореди на ПХБ и ефикасна работа со голема брзина.Различни типови SMD диоди извршуваат важни функции, вклучувајќи конверзија на моќност, регулација на напон, заштита од пренапони и префрлување сигнал.Разбирањето на нивното електрично однесување, термичките перформанси и дизајнот на пакетот е важно за изградба на сигурни и ефикасни електронски системи.

Каталог

Кои се диодите за површинско монтирање (SMD)?

Уред за монтирање на површината (SMD) Диодите се компактни полупроводнички компоненти кои се користат за контрола на насоката на електричната струја во современите електронски кола.За разлика од традиционалните диоди со дупчиња кои користат жичани кабли вметнати во печатените плочки (PCB), SMD диодите се монтираат директно на ПХБ површина со користење Технологија за површинска монтажа (SMT).

Во нивното јадро, SMD диодите делуваат како еднонасочни електрични вентили.Тие овозможуваат струјата да тече во една насока додека ја блокираат обратната струја што може да ги оштети чувствителните електронски компоненти.

SMD диодите работат преку a PN споен полупроводник структура која ја контролира електричната спроводливост за време на напред и обратна пристрасност услови.Во зависност од типот на диодата, тие можат да извршуваат неколку важни функции на колото, вклучувајќи исправување AC-to-DC, регулација на напон, заштита од обратен поларитет, потиснување на електростатско празнење (ESD), префрлување на сигнал со голема брзина и подесување RF фреквенција.

Бидејќи SMD диодите користат компактни пакети без олово и пократки електрични патеки, тие помагаат да се подобрат перформансите на префрлување, интегритетот на сигналот и електричната ефикасност во модерните дизајни на ПХБ.

Како SMD диодите го контролираат тековниот тек во електронските кола

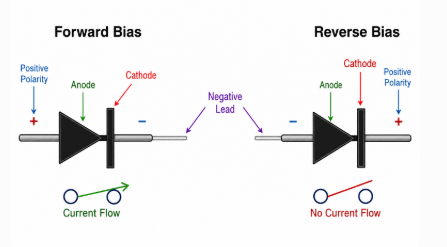

Слика 2. Напред и обратна пристрасност Работа на диода што го покажува однесувањето на тековниот проток

SMD диодите ја контролираат струјата со тоа што дозволуваат електрично спроводливост за време на напредната пристрасност и блокирање на струјата при операција на обратна пристрасност.

Терминал	Функција
Анода	Позитивен тековен влез
Катода	Тековен излез / блокирачка страна

За време на пристрасност нанапред, струја тече од анодата до катодата.За време на обратна пристрасност, регионот на исцрпување во внатрешноста на PN спојот се шири и го блокира протокот на струја.

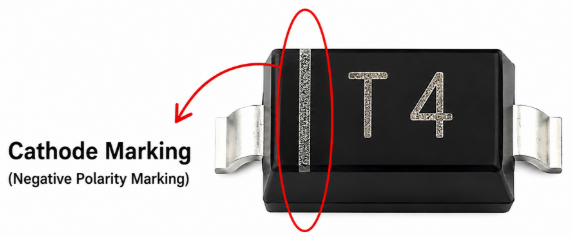

Катодната страна обично се идентификува со a означување на ленти, означување на точки, печатена лента, или Индикатор за свилен екран на ПХБ.

Правилната инсталација на поларитет е важна затоа што неправилната ориентација на диодата може да предизвика кратки кола, прегревање на компонентите, оштетување на обратна струја, дефект на трагата на ПХБ и целокупна нестабилност на напојувањето.

Во автомобилски LED системите за осветлување, неправилно инсталираните исправувачки диоди може да овозможат обратен напон на батеријата да достигне до чувствителни ИЦ на возачот, поради што најчесто се додаваат Шотки диоди со обратна заштита за да се спречи катастрофална штета на ECU за време на скокање или замена на батеријата.

Зошто SMD диодите се претпочитаат во модерната електроника

SMD диодите се широко преферирани во модерната електроника бидејќи поддржуваат компактни распореди на ПХБ, автоматизирано производство на SMT, лесни дизајни на уредии сигурен склоп на коло со висока густина .Нивната помала структура на пакети, исто така, помага да се подобри интегритет на сигналот и поддржува ефикасно работење во електронските системи со ограничен простор.

Во нивното јадро, SMD диодите помагаат да се овозможат помали и поефикасни електронски производи без да се жртвуваат електричните перформанси.Како што современите уреди продолжуваат да се намалуваат додека бараат поголеми брзини на обработка и поголема енергетска ефикасност, компактните полупроводнички компоненти стануваат сè поважни во дизајнот на ПХБ.

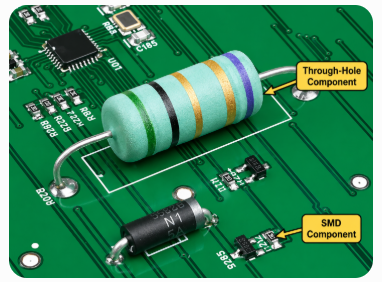

За разлика од традиционалните компоненти преку дупки, SMD диодите се монтираат директно на површината на ПХБ, дозволувајќи им на производителите да го автоматизираат склопувањето користејќи машини за собирање и место со голема брзина.Ова во голема мера ја подобрува ефикасноста на производството, ги намалува трошоците за производство и го поддржува производството на електроника од големи размери.

Бидејќи SMD диодите користат пократки електрични патеки, тие исто така се намалуваат паразитска индуктивност и капацитет.Ова ја подобрува брзината на префрлување, интегритетот на сигналот и перформансите на висока фреквенција во современите електронски кола.

Во компактните високофреквентни системи за напојување, помалата загуба на енергија помага да се намали производството на топлина, да се подобри ефикасноста и да се продолжи животниот век на компонентите во цврсто спакувани електронски уреди.

SMD диодите, исто така, помагаат во целокупното подобрување Доверливост на ПХБ со минимизирање на механичкиот стрес предизвикан од долгите жичани кабли.Нивната компактна структура ги прави многу погодни за електронски дизајни со висока густина и чувствителни на вибрации.

Современите електронски системи продолжуваат да се потпираат на SMD диоди бидејќи комбинираат компактна големина, сигурна електрична заштита, ефикасно однесување на префрлување и силна компатибилност со автоматизирани процеси на производство на ПХБ.

Различни типови на SMD диоди и нивните функции

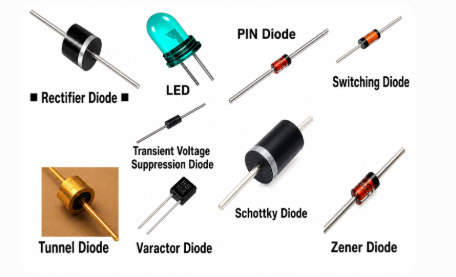

Слика 3. Општи типови диоди што се користат во електронските кола

SMD диодите се достапни во неколку специјализирани типови, при што секој тип е дизајниран да врши одредена електрична функција во електронските кола.Нивните улоги вклучуваат исправување на струјата, регулација на напон, потиснување на пренапони, префрлување сигнал, детекција на светлина и RF подесување.

Исправувачки диоди: Исправувачките SMD диоди ја претвораат наизменичната струја (AC) во еднонасочна струја (DC).Тие најчесто се користат во кола за конверзија на моќност каде што е потребен стабилен DC излез.

Шотки диоди: Шотки SMD диодите се познати по нивниот низок напон и брзото префрлување.Тие најчесто се користат во високоефикасни кола за напојување и електронски системи со брзо префрлување.

Зенер диоди: Zener SMD диодите го регулираат напонот со работа во режим на обратен дефект.Тие помагаат да се одржуваат стабилни нивоа на напон и да се заштитат чувствителните компоненти од пренапонски услови.

Диоди за префрлување: Преклопни SMD диоди се дизајнирани за брза работа на префрлување во дигитални и високофреквентни сигнални кола.Нивното брзо време на одговор помага да се подобрат перформансите на насочувањето на сигналот.

TVS (преодно потиснување на напон) диоди: TVS SMD диодите ги штитат кола од ненадејни скокови на напон, електростатско празнење (ESD) и минливи пренапони што може да ги оштетат полупроводничките компоненти.

Диоди што емитуваат светлина (LED): SMD LED диоди ја претвораат електричната енергија во видлива светлина за осветлување, индикатори на екранот и системи за позадинско осветлување.

Фотодиоди: Фотодиодите ја претвораат влезната светлина во електрична струја и вообичаено се користат во системите за оптичко сензорирање и детекција на светлина.

Varactor (Varicap) диоди: Varactor SMD диодите функционираат како напонски контролирани кондензатори кои помагаат да се прилагоди фреквенцијата на подесување во RF и комуникациските кола.

Тунел диоди: Тунел SMD диоди се специјализирани полупроводнички уреди со голема брзина што се користат во микробранови, осцилатори и напредни RF системи поради нивните исклучително брзи карактеристики на префрлување.

Компаративна анализа на главните типови диоди SMD

Различни типови на SMD диоди се оптимизирани за различни електрични барања како што се брзина на префрлување, контрола на напонот, конверзија на моќност и заштита на кола.Разбирањето на овие разлики помага да се подобри изборот на компоненти за термичка стабилност, електрични перформанси и долгорочна доверливост.

Карактеристика	Исправувач	Шотки	Зенер	ТВС
Главна функција	AC/DC конверзија	Брза ниска загуба префрлување	Напон регулатива	Наплив заштита
Напред Напон	Повисоко	Ниско	Умерено	Варира
Префрлување Брзина	Умерено	Многу брзо	Умерено	Екстремно брзо
Моќ Ефикасност	Умерено	Високо	Умерено	Фокусирани на заштита
Обратно Употреба на дефекти	бр	бр	Да	Да
Заеднички Употреба во индустријата	Моќ залихи	Полначи, SMPS	Напонски шини	автомобилски, USB

Шотки диоди вообичаено се претпочитаат во високофреквентните преклопни кола бидејќи нивниот низок напон и скоро нула време на обновување помагаат да се намали загубата на енергија и производството на топлина.Нивните карактеристики за брзо префрлување, исто така, ја подобруваат ефикасноста во компактните електронски системи.

Во компактните DC-DC конвертори, Шотки диодите често произведуваат помала загуба на енергија од стандардните исправувачки диоди, бидејќи нивниот понизок напон нанапред го намалува создавањето на топлина за време на континуираното префрлување.

Зенер диоди првенствено се користат кога е потребна стабилна регулација на напон и контролирана операција на обратен дефект. ТВС диоди, за разлика од нив, се оптимизирани за минливо потиснување и брза заштита од скокови на напон и настани ESD.

Стандардни исправувачки диоди се посоодветни за општа конверзија од AC-во-DC каде што перформансите на ултра-брзите префрлувања се помалку важни.

Секој тип на диоди вклучува одредени електрични компромиси. На пример, Шотки диодите обезбедуваат побрзо префрлување и помал пад на напон, но тие исто така може да произведат поголема струја на обратно истекување при покачени температури во споредба со стандардните силиконски исправувачи.

Разбирањето на овие разлики во перформансите помага да се подобри доверливоста на колото, термичката стабилност и севкупната ефикасност на електронскиот систем.

Големини на пакети со диоди SMD и термички перформанси

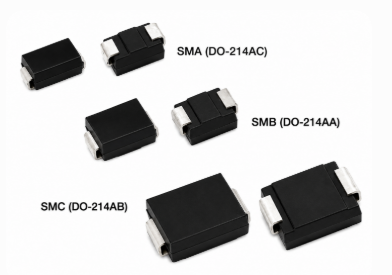

Слика 4. Заеднички големини на пакети со диоди SMD: SMA, SMB и SMC

Големината на пакувањето со диоди со површинска монтирање директно влијае на способноста за тековно ракување, термичка дисипација, доверливост на ПХБ, стабилност на префрлување и севкупна механичка издржливост.Изборот на точниот пакет е важен бидејќи лошото термичко управување може да ја намали ефикасноста, да ја зголеми температурата на спојницата и да го скрати животниот век на компонентата.

Помалите пакети со диоди вообичаено се користат во компактната електроника со мала моќност, додека поголемите пакувања се подобро прилагодени за апликации со висока струја и висока моќност кои генерираат значителна топлина за време на работата.

Пакет	Максимална струја	Термички перформанси	Типична употреба
СОД-523	Многу ниско	Ограничени	Сигнал префрлување
СОД-323	Ниско	Умерено	Мала логика кола
СОД-123	Средно	Подобро	Зенер/исправувач
SMA	Средно-Висок	Добро	Моќ исправка
SMB	Високо	Силен	ТВС заштита
SMC	Многу високо	Одлично	Индустриски моќ

Помали SMD пакети како што се СОД-523 и СОД-323 вообичаено се користат во компактни логички кола за обработка на сигнали и ниско-струјни кола каде просторот за ПХБ е ограничен.Сепак, нивната помала способност за термичка дисипација ги прави помалку погодни за апликации со висока струја.

Поголеми пакувања како што се SMA, SMB, и SMC обезбедуваат посилни термички перформанси и способност за ракување со струја.Нивната поголема површина помага да се дистрибуира топлината поефективно и поддржува постабилно работење при тешки електрични услови.

Термичките перформанси стануваат сè поважни во кола со висока струја и висока фреквенција бидејќи прекумерната температура на спојницата може да го намали животниот век на диодата, да ја намали ефикасноста на енергијата и да го зголеми ризикот од дефект на ПХБ.

Во компактните распореди на ПХБ, топлината што се создава внатре во диодниот спој мора ефикасно да се пренесе во бакарните слоеви на ПХБ.Ако топлината не може правилно да се шири, температурата на спојницата може брзо да се зголеми и да создаде термичко бегство, намалена ефикасност, нестабилност на напредниот напон, забрзано стареење на полупроводниците и предвремено откажување на компонентите.

ПХБ бакар област исто така силно влијае на термичкото однесување. Поголем бакар истура поврзаните со подлоги за диоди помагаат да се шири топлината низ површината на ПХБ, да се намалат локализираните температури на жариштето и да се поддржува постабилно долгорочно работење.

Во електронските системи со висока моќност, термичката стабилност вообичаено се поддржува со користење на пошироки бакарни траги, термички вии, повеќеслојни бакарни рамнини, поголеми пакети со диоди и подобрен дизајн на протокот на воздух за да се намали акумулацијата на топлина и да се одржат побезбедни работни температури.

Термичкото намалување е уште едно важно внимание при изборот на диоди.Како што се зголемува работната температура, максималната способност за безбедно ракување со струјата на диодата се намалува.Мора да се земе предвид ваквото однесување на намалување за да се спречи прегревање во реални работни услови.

Правилниот избор на пакет помага да се оптимизира ефикасноста на енергијата, термичката стабилност, механичката издржливост, конзистентноста на производството и долгорочната доверливост на колото.

Слика 5. Големи бакарни површини со ПХБ помагаат да се шири топлината и да се намали температурата на диодата

Како ПХБ бакарната површина влијае на температурата на диодата

ПХБ бакарната површина има силно влијание врз термичките перформанси на SMD диодата бидејќи бакарниот слој делува како а распрскувач на топлина што ја пренесува топлината подалеку од полупроводничкиот спој.

Кога струјата тече низ диодата, дисипацијата на моќноста генерира топлина во внатрешноста на спојот.Ако околната бакарна површина е премногу мала, топлината се концентрира во близина на пакувањето на диодите и брзо ја зголемува температурата на спојницата.

Поголемите бакарни истурања помагаат да се намали температури на жариштата, подобрување на ширењето на топлината, помал термички отпор, споддржуваат долгорочна стабилност, и намалување на термичкиот стрес при континуирано работење.

Кај компактните префрлувачки регулатори и брзи полначи, недоволната бакарна површина може да предизвика прегревање на малите Шотки диоди дури и кога работат во границите на номиналната струја.

Термичкиот пренос најчесто се подобрува со проширување на големината на бакарната подлога, поврзување на влошки со внатрешни бакарни рамнини, користење на подебели бакарни слоеви и додавање на термички шипки.

Анализата на термички слики често открива дека лошата дистрибуција на бакар создава локализирани термални жаришта во близина на напојувачките диоди и преклопните компоненти.

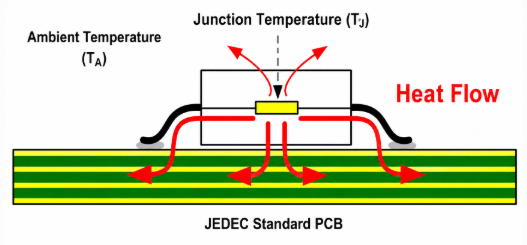

Слика 6. Проток на топлина од диодниот спој во ПХБ за време на термичка дисипација

Разбирање на термичка отпорност (RθJA)

Термичка отпорност, најчесто изразена како RθJA (топлински отпор од спој со амбиент), мери колку ефикасно се пренесува топлината од полупроводничкиот спој во околниот воздух.

Пониските вредности на RθJA укажуваат на подобра способност за ладење и поефикасен пренос на топлина.

Односот помеѓу дисипацијата на енергија и порастот на температурата може да се процени со помош на:

Т_Ј=Т_А+ (Стр_Д×R_θJA)

Каде:

• TJ = Температура на спојницата

• TA = Амбиентална температура

• PD = Дисипација на моќност

• RθJA = Топлинска отпорност од спој со амбиент

Овој однос е многу важен во енергетската електроника бидејќи прекумерната температура на спојницата може да ја зголеми струјата на истекување, да ја намали ефикасноста, да го забрза стареењето на полупроводниците, да предизвика термичко бегство и да предизвика трајно откажување на диодата.

На пример, дисипација на Шотки диода 1W на моќ со RθJA вредност од 80°C/W може да доживее ан 80°C температурата на спојницата се зголемува над температурата на околината.Ако температурата на околниот воздух е 40°C, температурата на спојницата може да се приближи 120°C, што може во голема мера да го зголеми термичкиот стрес и да ја намали долгорочната сигурност.

Во практични дизајни на ПХБ, компактна SOD-323 Шотки диода работи на 1А струја може да потроши доволно енергија за да ја подигне температурата на спојницата погоре 100°C ако површината на бакар со ПХБ е ограничена.Термичкото тестирање често покажува дека зголемувањето на големината на истурање на бакар и додавањето термички визби може значително да ја намали температурата на жариштето и да поддржи постабилна долгорочна работа.

Вредностите на RθJA обично се наведени во листови со податоци за диоди за површинска монтирање и помагаат да се процени безбедната работна температура во реални услови на ПХБ.Пониските вредности на термички отпор генерално укажуваат на посилна способност за ладење и поефикасен пренос на топлина во околината.

Помалите SMD пакувања генерално имаат поголема термичка отпорност бидејќи нивната намалена површина го ограничува преносот на топлина во ПХБ и околниот воздух.

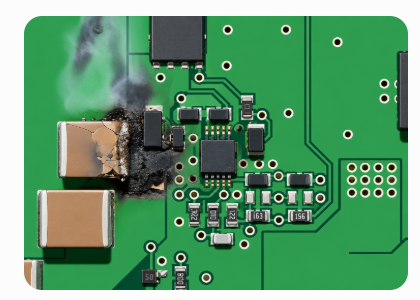

Слика 7. Штета од прегревање предизвикана од слаба дисипација на топлина во компактни SMD пакувања

Зошто малите SMD пакети се прегреваат побрзо

Малите SMD пакувања често се прегреваат побрзо затоа што имаат ограничена топлинска маса, помала површина за дисипација на топлина, поголема термичка отпорност, и намалена површина за контакт со бакар.

На пример , SOD-523 и SOD-323 пакувањата се одлични за апликации со компактен сигнал, но тие може да се борат во преклопни кола со висока струја каде што континуираната дисипација на енергија генерира значителна топлина.

Како што температурата се зголемува, струјата на истекување се зголемува, карактеристиките на напредниот напон се менуваат, ефикасноста се намалува и деградацијата на полупроводниците се забрзува.

Во компактните електронски уреди како што се паметни телефони и USB-C полначи, густо спакуван Распоред на ПХБ може да ја зароби топлината и да го влоши топлинското натрупување околу малите пакувања со диоди.Слабиот проток на воздух дополнително го зголемува термичкиот стрес бидејќи природната конвекција станува ограничена во компактните куќишта.

Ризиците од прегревање вообичаено се намалуваат со избирање поголеми пакети со диоди, оптимизирање на протокот на воздух на ПХБ, зголемување на површината на бакарната рамнина, намалување на работната струја и користење на Шотки диоди со поголема ефикасност.

Параметар	Опис	Важност
Обратно Напон (Vr)	Максимум обратен напон	Спречува дефект
Напред Напон (Vf)	Пад на напон за време на спроведувањето	Влијае ефикасност и производство на топлина
Истекување Тековна (IR)	Обратно тековно истекување	Важно за кола со мала моќност
Време на опоравување (trr)	Префрлување брзина на обновување	Важно за работа со висока фреквенција
Раскрсница Капацитет (Cj)	Складирано полнење помеѓу терминалите	Влијае на RF и перформанси на префрлување
Максимум Температура на спој (Tj)	Највисоко безбедно работна температура	Спречува термичко оштетување

Поголемите диодни пакувања генерално обезбедуваат помал термички отпор и подобра способност за дисипација на топлина.Иако помалите пакувања помагаат да се намали големината на ПХБ, тие често бараат повнимателно термичко управување при постојано оптоварување со струја.

Иако помалите пакувања со диоди со површинска монтирање помагаат да се намали искористеноста на просторот на ПХБ, тие често бараат повнимателен термички дизајн бидејќи нивната намалена површина ја ограничува способноста за дисипација на топлина при постојано оптоварување со струја.

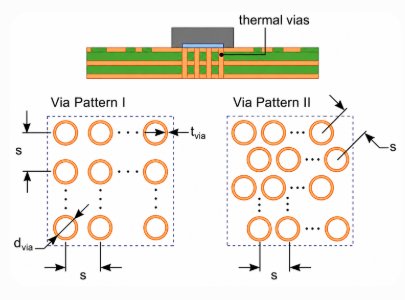

Слика 8. Термички преку шаблони кои се користат за подобрување на дисипацијата на топлината на ПХБ и ефикасноста на ладењето

Термички вии и повеќеслојно ладење на ПХБ

Термичките вии се обложени дупки кои ја пренесуваат топлината од горниот слој на ПХБ во внатрешните или долните бакарни рамнини.Тие помагаат да се дистрибуира топлината низ повеќе слоеви на ПХБ наместо да се концентрира топлината во близина на пакувањето со диодите.

Термичките вии помагаат да се намали температурата на спојницата, да се поддржи термичкото ширење, да се намали формирањето на жариштата и да се подобри долгорочната сигурност.

Повеќеслојните PCB бакарни рамнини дополнително поддржуваат дисипација на топлина бидејќи големите внатрешни бакарни површини делуваат како термички резервоари кои поефикасно ја апсорбираат и дистрибуираат топлината.Ова станува особено важно во компактната електроника со висока моќност каде што протокот на воздух е ограничен.

Слика 9. Протокот на воздух го подобрува ладењето со диоди SMD

Правилниот проток на воздух го подобрува ладењето и сигурноста на диодата SMD

Протокот на воздух силно влијае на работната температура на диодата, особено при апликации со висока моќност.Лошите услови за проток на воздух може да ја задржат топлината во близина на површината на ПХБ и да ја зголемат температурата на спојницата, струјата на истекување, термичкиот стрес и веројатноста за дефект.

Присилниот проток на воздух од вентилаторите за ладење помага поефикасно да се отстрани топлината и ја намалува работната температура во електронските системи со висока моќност каде што е потребна континуирана дисипација на топлина.

Дури и умерените подобрувања на протокот на воздух може во голема мера да ја намалат температурата на спојот на диодите и да поддржат долгорочна оперативна стабилност.

Термичко дератирање во дизајни со висока струја

Термичкото намалување се однесува на намалување на дозволената способност за ракување со струја на диодата како што се зголемува работната температура.

Повеќето листови со податоци за диоди ги специфицираат тековните рејтинзи под контролирани лабораториски услови, често околу 25°C амбиентална температура.Во вистинските електронски системи, работните температури често се многу повисоки.

Како што се зголемува температурата на спојницата, безбедносната работна струја се намалува, струјата на истекување се зголемува, дисипацијата на струјата се зголемува и ризикот од термичко бегство станува поголем.

Термичките маргини за намалување најчесто се применуваат за поддршка на доверливоста при најлоши работни услови, особено во електронски системи со висока моќност и висока фреквенција каде што производството на топлина е континуирано.

Игнорирањето на термичкото намалување може да предизвика предвремено откажување на компонентата, нестабилно однесување на колото, прекумерно загревање и намален животен век на производот.

Правилниот термички дизајн помага да се осигура дека диодите SMD можат безбедно да работат во услови на постојан електричен и еколошки стрес во текот на долгиот век на употреба.

Вистински термички проблеми со ПХБ во апликации со диоди SMD

Проблемите со термичкото управување се меѓу најчестите предизвици за доверливост во современите апликации за диоди SMD.Бидејќи пакетите SMD се компактни и густо спакувани на ПХБ, прекумерното акумулирање на топлина може брзо да влијае на електричните перформанси и долгорочната стабилност на колото.

Еден заеднички практичен проблем се јавува кај преносливата електроника која користи компактни SOD-323 Schottky диоди за управување со енергија и заштита од обратен поларитет.

Вистински термички проблем со ПХБ: Прегревање на SOD-323

Во компактните кола со висока струја, SOD-323 Schottky диодите може да се прегреат кога бакарната површина на ПХБ е премала, протокот на воздух е ограничен, струјата на префрлување ги надминува безбедните работни граници, отсуствуваат термички визби или ширината на трагата на ПХБ е недоволна.

Како што се зголемува температурата на спојницата, диодата може да доживее намалена ефикасност, зголемена струја на истекување, термичко бегство, нестабилност на напонот и предвремено распаѓање на полупроводниците.

Видливите симптоми често вклучуваат промена на бојата на ПХБ, траги од изгореници во близина на диодата, нестабилно однесување на полнење, намалена ефикасност на конверзија на енергија и наизменична работа на колото.

Во компактните USB-C полначи и DC-DC конверторите, прегревањето на Шотки диодите може значително да ја намали ефикасноста на полнењето и да го скрати животниот век на блиските компоненти поради локализиран термички стрес.

Во еден компактен дизајн на USB-C полнач, малата Шотки диода SOD-323 стана претерано вжештена за време на континуираното работење со брзо полнење бидејќи околната бакарна површина на ПХБ беше премала за правилно ширење на топлината.Термичката слика откри локализирани температури на жариштето во близина на пакетот со диодите, што предизвика нестабилни перформанси на полнење по продолжената работа.Заменувањето на диодата со поголем SMA пакет и додавањето термички визби помогна да се намали работната температура и да се подобри долгорочната доверливост.

Овој тип на проблем со прегревање покажува како квалитетот на распоредот на ПХБ директно влијае на термичката стабилност и животниот век на полупроводниците во компактните електронски системи со висока моќност.

Практично термичко решение за PCB

Зголемувањето на површината за истурање на бакар околу диодните перничиња помага да се подобри термичката дисипација со ширење на топлина низ поголема површина на ПХБ.Термичката доверливост, исто така, вообичаено е поддржана со користење на пошироки бакарни траги, повеќеслојни бакарни рамнини, термички виси, подобрен дизајн на протокот на воздух и поголеми диодни пакувања за поголеми струјни оптоварувања.

Во практичните дизајни на ПХБ, лошото термичко управување може да создаде локализирани температури на жариштето што го забрзува стареењето на полупроводниците и ги зголемува долгорочните стапки на дефекти.Правилниот дизајн на термички распоред помага да се одржи стабилна работа, особено во компактни електронски системи каде протокот на воздух и просторот за ладење се ограничени.

Анализата на термичка слика често се користи за време на развојот на ПХБ за да се идентификуваат компонентите на прегревање и да се оптимизира дистрибуцијата на топлина пред масовното производство.

Современите електронски системи во голема мера се потпираат на внимателен термички дизајн бидејќи дури и малите зголемувања на температурата може многу да влијаат на долгорочната доверливост и електричната стабилност.

Важни електрични параметри за избор на диоди SMD

Изборот на правилната SMD диода бара внимателна евалуација на неколку важни електрични параметри кои директно влијаат на ефикасноста, топлинската стабилност, перформансите на префрлување и долгорочната доверливост на колото.

Различни типови диоди се оптимизирани за различни работни услови.Некои се дизајнирани за префрлување со голема брзина, додека други имаат приоритет на заштита од пренапони, регулација на напон или способност за ракување со висока струја.Разбирањето на овие електрични параметри помага да се одреди најсоодветната диода за одредена апликација.

Параметар	Опис	Важност
Обратно Напон (Vr)	Максимум обратен напон	Спречува дефект
Напред Напон (Vf)	Пад на напон за време на спроведувањето	Влијае ефикасност и производство на топлина
Истекување Тековна (IR)	Обратно тековно истекување	Важно за кола со мала моќност
Време на опоравување (trr)	Префрлување брзина на обновување	Важно за работа со висока фреквенција
Раскрсница Капацитет (Cj)	Складирано полнење помеѓу терминалите	Влијае на RF и перформанси на префрлување
Максимум Температура на спој (Tj)	Највисоко безбедно работна температура	Спречува термичко оштетување

Изборот на погрешни електрични параметри може да предизвика прегревање, нестабилна работа, прекумерна загуба на енергија, намалена ефикасност, термички бегство и предвремено откажување на компонентите.Правилниот избор на параметри помага во поддршката на доверливоста на колото, термичката стабилност, енергетската ефикасност и долгорочните електронски перформанси.

Напреден напон (Vf)

Напредниот напон одредува колку напон се губи кога струјата тече низ диодата за време на работата на предната пристрасност.

Тип на диода	Типичен напреден напон
Шотки Диода	0,2V–0,4V
Силикон Исправувачка диода	0,7V–1,1V

Понискиот напон директно ја подобрува енергетската ефикасност бидејќи помалку електрична енергија се претвора во топлина за време на спроводливоста.Ова станува особено важно во компактната електроника каде просторот за управување со топлинска енергија е ограничен.

Шотки диодите најчесто се избираат за високоефикасни кола за напојување поради намалениот пад на напонот и брзото однесување на префрлување.Меѓутоа, стандардните силиконски исправувачи може да обезбедат подобра толеранција на обратен напон и помала струја на истекување во одредени апликации.

Понискиот напон, исто така, помага да се намали топлинскиот стрес, да се подобри ефикасноста, да се намали температурата на спојницата и да се продолжи животниот век на компонентата.

Однос на дисипација на моќност:

P=V_ѓ×Јас

Дури и малите намалувања на напредниот напон може во голема мера да ја намалат загубата на енергија во електронските системи со висока струја.

Обратен напон (Vr)

Оценката за обратен напон го дефинира максималниот обратен напон што диодата може безбедно да го издржи пред да дојде до електричен дефект.Ако применетиот обратен напон ја надмине номиналната граница, диодата може да доживее дефект на лавина, прекумерна струја на истекување, трајно оштетување на полупроводникот и дефект на ПХБ за време на напонските бранови.

Оценките за обратен напон обично се избираат со дополнителна безбедносна маржа за да помогнат во одржувањето на доверливоста за време на минливи работни услови.Недоволната маргина на обратен напон го зголемува ризикот од долгорочни проблеми со доверливоста и неочекувани дефекти на теренот.

Струја на истекување (IR)

Струјата на истекување се однесува на малата количина на обратна струја што тече низ диодата кога е обратна пристрасна.Иако струјата на истекување е вообичаено многу мала, прекумерното истекување може да го намали животниот век на батеријата, да ја намали ефикасноста во мирување, да го зголеми термичкиот стрес и да влијае на прецизните кола со мала моќност.

Струјата на истекување генерално се зголемува како што температурата се зголемува, обратниот напон се зголемува и се јавува стареење на полупроводниците.Ниските перформанси на истекување се особено важни во преносливата електроника, системите на батерии, IoT уредите и енергетски ефикасните кола на подготвеност.

Шотки диодите обично имаат поголема струја на истекување од стандардните силиконски исправувачи, особено при покачени работни температури.

На пример, Шотки диодите најчесто обезбедуваат одлична ефикасност кај брзите полначи поради нивниот низок напон.Сепак, нивната поголема струја на истекување при покачена температура може малку да ја намали ефикасноста на мирување во системите кои работат на батерии.

Оваа размена станува важна во електронските дизајни со ниска моќност каде што долготрајна батерија и минималната потрошувачка на енергија во мирување се приоритети.

Време на опоравување (trr)

Времето за обновување мери колку брзо диодата престанува да спроведува кога се префрла од пристрасност нанапред во обратна пристрасност.

Тип на диода	Типично време за опоравување
Стандарден Исправувач	2µs–30µs
Брзо закрепнување Диода	50-500 секунди
Шотки Диода	Близу нула

Времето на закрепнување станува сè поважно како што се зголемува фреквенцијата на префрлување.Стандардните исправувачки диоди се генерално прифатливи за напојувања со ниска фреквенција, но тие може да создадат прекумерни загуби при префрлување во високофреквентните кола.

Во високофреквентните преклопни напојувања, побавните исправувачки диоди може да генерираат дополнителни загуби при префрлување бидејќи струјата за обновување на обратно продолжува да тече накратко за време на префрлувањето.Брзото обновување и Шотки диодите помагаат да се намалат овие загуби, да се намали производството на топлина и да се подобри севкупната ефикасност на конверторот.

Брзото обновување и Шотки диодите најчесто се претпочитаат во прекинувачките напојувања, брзи полначи, DC-DC конвертори, RF кола за напојување и високофреквентни индустриски системи.

Нивното побрзо однесување при префрлување помага да се намалат загубите при префрлување, да се намали производството на топлина, да се подобри ефикасноста, да се намали шумот на EMI и да се поддржи подобра термичка стабилност.

Сепак, Шотки диодите може да покажат поголема струја на обратно истекување при покачени температури, што мора да се земе предвид во средини со термички барања.

Капацитет на спој (Cj)

Капацитетот на спојот го претставува складираното електрично полнење помеѓу терминалите на диодите.Овој параметар директно влијае на брзината на префрлување, перформансите на RF, интегритетот на сигналот и однесувањето на високофреквентното коло.

Понискиот капацитет на спојот помага да се подобри префрлувањето со висока фреквенција, стабилноста на RF сигналот, перформансите на комуникациското коло и прецизноста на обработката на сигналот.

Капацитетот на спојот станува особено важен во RF комуникациските системи, безжичната електроника, кола за обработка на сигнали и дигиталните системи со голема брзина.Прекумерната капацитивност може да доведе до нарушување на сигналот, побавно однесување на префрлување и намалена ефикасност на RF.

Максимална температура на спој (Tj)

Максималната температура на спојницата, најчесто напишана како Tj, ја дефинира највисоката безбедна работна температура на внатрешниот полупроводнички спој на диодата.

Овој параметар е исклучително важен бидејќи диодата може да пропадне дури и кога оценките за напон и струја се прифатливи ако термичкото управување е недоволно.

Како што се зголемува температурата на спојницата, диодата може да доживее зголемена струја на истекување, намалена ефикасност, нестабилност на напредниот напон, забрзано стареење на полупроводниците и трајно внатрешно оштетување.

Во примената на SMD диоди со висока струја, прекумерната температура на спојницата може да предизвика термичко бегство.Ова се случува кога зголемувањето на температурата ја зголемува струјата на истекување и дисипацијата на моќноста, што потоа генерира уште повеќе топлина и дополнително ја зголемува температурата на спојницата.

Ако не се контролира термалното бегство, диодата може ненадејно да пропадне и да ги оштети околните компоненти на ПХБ.

Континуираното работење во близина на максималната температура на спојницата може исто така да го скрати долготрајниот животен век на компонентата, дури и ако не дојде до моментален дефект.Зголемената температура ги забрзува механизмите за абење на полупроводниците и ја намалува долгорочната сигурност.

Термичката доверливост најчесто се подобрува со користење на поголеми диодни пакувања, пошироки бакарни траги, поголеми истурања на бакар на ПХБ, термички визби, подобар проток на воздух и техники за намалување на струјата.

Правилното термичко управување помага да се одржи безбедната температура на спојницата, да се подобри долгорочната доверливост и да се намали ризикот од предвремено откажување на компонентите во современите електронски системи.

На пример, лист со податоци за диоди може да наведе максимална температура на спојот од 150°C и вредност RθJA од 90°C/W.Овие вредности помагаат да се процени дали диодата може безбедно да работи под очекуваната амбиентална температура и услови за дисипација на енергија.

Како да ги идентификувате кодовите и поларитетот на диодата SMD

Слика 10. Обележување на поларитетот на катодата на диодата SMD

Едно од најчестите прашања за пребарување поврзани со SMD диоди е Како да ги идентификувате ознаките на SMD диодите бидејќи производителите често печатат скратени SMD кодови на пакети со диоди поради ограничената големина на компонентите.

Код	Можно Тип на диода
А7	Преклопна диода
М7	Исправувачка диода
Т4	ТВС диода

Бидејќи системите за обележување варираат помеѓу производителите, идентификацијата на компонентите обично се проверува со помош на листови со податоци, бази на податоци за SMD кодови и тестирање на мултиметарски диоди.

Како да тестирате SMD диода со помош на мултиметар

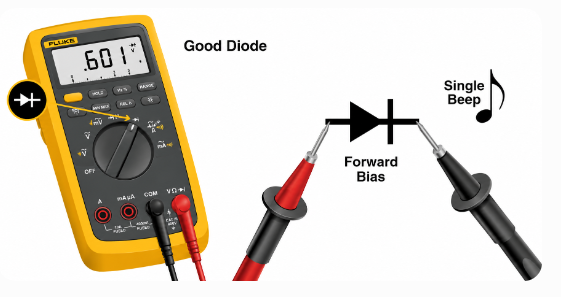

Слика 11. Тестирање на SMD диода со мултиметар

Тестирање на SMD диода со a мултиметар помага да се идентификуваат вообичаените проблеми како што се кратки кола, отворени кола, оштетување од истекување и термички дефект.Правилните процедури за тестирање се важни бидејќи неточните мерења може да доведат до неточна дијагноза или случајно оштетување на ПХБ.

Безбедносни мерки пред тестирање

Пред да извршите какви било мерења на диоди:

1. Исклучете го и изолирајте го напојувањето од колото

2. Целосно испразнете ги кондензаторите пред да ја допрете ПХБ

3. Избегнувајте тестирање на електрични кола

4. Користете ESD заштита кога ракувате со чувствителна електроника

Големите кондензатори во напојувањата, полначите и индустриската електроника може да го задржат опасниот напон дури и откако ќе се исклучи напојувањето.Празнењето на кондензаторите помага да се намали ризикот од електричен удар и случајно оштетување на компонентите.

Мерењата во колото исто така не се секогаш целосно сигурни бидејќи околните компоненти на ПХБ може да создадат лажни отчитувања.Паралелните отпорници, кондензатори, индуктори и полупроводнички патеки можат да влијаат на мерењата на мултиметарот и да дадат погрешни резултати.

За попрецизно решавање проблеми, едната страна на диодата често се крева од ПХБ за да се изолира компонентата за време на тестирањето.

Тест за пристрасност напред

Поставете го мултиметарот во режим на тестирање на диоди.Поврзете ја црвената сонда со анодата, а црната со катодата.Здравата диода обично покажува напреден пад на напон од околу 0,2V–0,4V за Шотки диоди и 0,6V–0,7V за силиконски диоди.Овие отчитувања го претставуваат напредниот пад на напонот на диодата за време на спроводливоста.Понискиот напреден напон во Шотки диодите помага да се подобри ефикасноста и да се намали генерирањето топлина во високофреквентните преклопни кола.

Тест за обратна пристрасност

Свртете ги мултиметарските сонди со поврзување на црната сонда со анодата и црвената со катодата.Здравата диода треба да го блокира протокот на обратна струја.Мултиметарот обично прикажува OL (Отворена јамка) или многу висок отпор.Ако мерлива струја тече во обратна пристрасност, диодата може да претрпи оштетување од истекување, дефект на спојницата или термичка деградација.Проблемите со обратното истекување често стануваат посериозни при покачени работни температури.

Вообичаени показатели за неуспех

Симптом	Можна причина
0V и двете насоки	Скратена диода
OL двете насоки	Отворете ја диодата
Нестабилна читања	Термички оштетување или истекување

Скратени диоди вообичаено се јавуваат по електричен пренапон, настани на обратен поларитет, сериозно прегревање или оштетување од пренапони.Отворете ја диодата неуспесите може да бидат резултат на оштетување на жицата за поврзување, прекумерно термичко возење, механичко пукање или дефекти во производството.Нестабилна или неконзистентни отчитувањата може да укажуваат на внатрешно термичко оштетување, проблеми со струјата на истекување, напукнати споеви за лемење или делумно распаѓање на полупроводниците.

Во високофреквентните преклопни кола и напојувањата, неисправните SMD диоди може да предизвикаат и прекумерно генерирање топлина, нестабилен излезен напон, шум на префрлување, намалена ефикасност на полнење и наизменична работа на колото.

Правилното тестирање на мултиметар помага брзо да се идентификуваат неисправните диоди и поддржува попрецизно отстранување проблеми во современите електронски системи.

Вообичаени дефекти на диодата SMD, грешки во дизајнот на ПХБ и стандарди за доверливост

Иако SMD диодите се многу сигурни, неправилниот дизајн на колото, термичкиот стрес, електричното пренапон, изложеноста на ESD и лошите практики на лемење сè уште може да предизвикаат предвремен дефект и долгорочни проблеми со сигурноста.

Разбирањето на вообичаените механизми за дефект помага да се подобри доверливоста на ПХБ и да се намалат стапките на дефект на теренот во автомобилските, индустриските, комуникациските и електронските системи

Вообичаени дефекти на диодата SMD и решавање проблеми

Неуспех Причина	Заеднички симптом	Веројатен резултат
Електрични прекумерен стрес	Прегревање	Вишок тековно оштетување
Претерано топлина	Траги од изгореници	Термички бегство
Изложеност на ESD	Изгубен наплив заштита	ТВС диода деградација
ПХБ флекс оштетување	Интермитентна операција	Испукана споеви за лемење
Неправилно лемење	Напон нестабилност	Обратно истекување и нестабилна работа

Прекумерниот термички стрес и електричниот пренапон остануваат две од најчестите причини за дефект на SMD диодата во модерната електроника.Многу проблеми со доверливоста потекнуваат од недоволниот термички дизајн на ПХБ, неправилниот избор на диоди, несоодветната заштита од пренапони, лошиот квалитет на спојките за лемење и неправилната работна маргина на напон.

Електричниот пренапон се јавува кога диодата работи надвор од нејзиниот напон или струја.Ова може брзо да ја зголеми температурата на спојницата и трајно да ја оштети структурата на полупроводникот.

Прекумерниот термички стрес е уште една главна причина за дефект во компактната електроника каде што недоволната бакарна површина на ПХБ го ограничува дисипацијата на топлина.

Оштетувањето на ESD најчесто влијае на ТВС диодите инсталирани во USB-порти, HDMI интерфејси, автомобилски комуникациски системи и кола за заштита на етернет.Повтореното изложување на пренапони постепено ја намалува заштитната способност на диодата со текот на времето.

Вообичаени грешки при дизајнирање на ПХБ со SMD диоди

• Маломерни термички влошки

Лошата дисипација на бакар ја зголемува температурата на спојницата и ја намалува долгорочната сигурност.Малите термални влошки може да спречат топлината ефикасно да се шири низ ПХБ.

• Неправилно поставување ТВС

ТВС диодите поставени предалеку од надворешните конектори стануваат помалку ефикасни против настаните на ESD и минливите скокови на напонот.Во комуникациските системи со голема брзина како што се USB, HDMI и автомобилски податочни мрежи, неправилното поставување на ТВС диодата може да дозволи преодните скокови на напонот да стигнат до чувствителните ИЦ пред да дојде до потиснување, зголемувајќи го ризикот од трајно оштетување на колото.

• Користење на бавни исправувачи во кола со голема брзина

Бавното време на обновување може да доведе до шум на префрлување, зголемена загуба на енергија, намалена ефикасност и проблеми со EMI.Во апликациите за префрлување со висока фреквенција обично се претпочитаат брзо обновување или Шотки диоди.

• Несоодветна маргина на обратен напон

Изборот на диоди премногу блиску до работниот напон го зголемува ризикот од дефект при минливи пренапони или нестабилни работни услови.Доверливоста на диодата често се подобрува со комбинирање на соодветно термичко управување, соодветна маргина на напон, оптимизиран распоред на ПХБ, правилно поставување на диодата во близина на ранливи интерфејси и сигурни практики на лемење.

Стандарди за доверливост и сертификати за усогласеност

Стандардите за доверливост помагаат да се потврди дали SMD диодите можат безбедно да работат под тешки електрични, термички и еколошки услови.

Карактеристика	SMD Диоди	Преку дупка Диоди
Големина на ПХБ	Компактен	Поголеми
Производство	Автоматски SMT	Рачно/бранов лемење
Високофреквентни перформанси	Подобро	Пониски
Поправка	Потешко	Полесно
Термичка дисипација	Умерено	Подобро за висока моќност
Заедничка употреба	Пренослив електроника	Индустриски системи

Тестирањето на усогласеноста помага во поддршката на долгорочната доверливост, конзистентноста на производството, безбедноста на производот, термичката издржливост и усогласеноста со животната средина.

SMD диоди наспроти диоди низ дупки

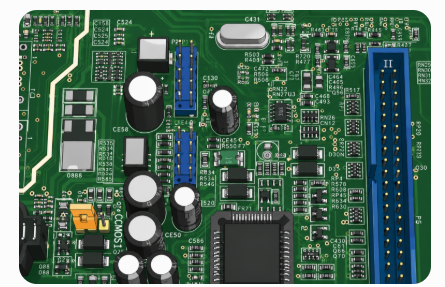

Слика 12. SMD vs Through-Hole Components на PCB

SMD диодите и диодите со дупчиња извршуваат слични електрични функции, но значително се разликуваат по големина, метод на производство, термичко однесување, механичка издржливост и интеграција на ПХБ.

Карактеристика	SMD Диоди	Преку дупка Диоди
Големина на ПХБ	Компактен	Поголеми
Производство	Автоматски SMT	Рачно/бранов лемење
Високофреквентни перформанси	Подобро	Пониски
Поправка	Потешко	Полесно
Термичка дисипација	Умерено	Подобро за висока моќност
Заедничка употреба	Пренослив електроника	Индустриски системи

SMD диодите генерално се претпочитаат во модерната електроника бидејќи поддржуваат помали распореди на ПХБ, автоматско масовно производство, лесни електронски уреди и подобрени перформанси со висока фреквенција.

Нивните пократки електрични патеки помагаат во намалувањето на паразитската индуктивност и капацитивност, што ги прави погодни за преклопни кола со голема брзина, RF комуникациски системи, компактни конвертори на моќност и густо спакувани електронски уреди.

Меѓутоа, диодите преку дупки сепак може да се претпочитаат во системи со висока моќност, апликации со тешка струја, тешки механички средини и опрема што бара полесна поправка или замена.

Бидејќи компонентите преку дупки користат жичани кабли вметнати во ПХБ, тие често обезбедуваат посилно механичко закотвување и подобро ракување со топлината за уредите со голема моќност.

Во современите електронски уреди, SMD диодите доминираат бидејќи компактните распореди на PCB и автоматското склопување на SMT во голема мера ги намалуваат трошоците за производство и ја зголемуваат брзината на производство.

Како да ја изберете вистинската SMD диода

Изборот на правилната SMD диода бара балансирање на електричните перформанси, топлинската способност, доверливоста, брзината на префрлување, големината на пакетот и барањата за примена.

Користењето на погрешна диода може да доведе до прегревање, нестабилност на напонот, намалена ефикасност, прекумерна загуба на енергија и предвремено откажување на компонентите.

Правилниот избор на диоди помага во поддршката на долгорочна доверливост, термичка стабилност и севкупни перформанси на електронскиот систем.

Водич за селекција врз основа на апликации

Апликација	Препорачана диода
Брз полнач	Шотки диода
Напон регулатива	Зенер диода
USB ESD заштита	ТВС диода
RF подесување	Варактор диода
AC исправка	Исправувач диода

Клучни фактори што треба да се земат предвид при изборот

• Оцена на обратен напон: Диодата мора безбедно да го издржи максималниот обратен напон присутен во колото.Недоволната маргина на напон го зголемува ризикот од дефект при минливи скокови на напонот.

• Способност за ракување со струја: диодата треба безбедно да ги поддржува и условите за континуирана струја и услови на пренапонска струја.Апликациите со поголема струја често бараат поголеми пакувања, подобра термичка дисипација и пошироки траги од ПХБ.

• Брзина на префрлување: високофреквентните кола бараат брзо обновување или Шотки диоди за да се минимизираат загубите при префрлување и да се подобри ефикасноста.

• Термички перформанси: Термичката способност е важна бидејќи прекумерната температура на спојницата може да го скрати животниот век на компонентата и да ја намали доверливоста.

• Ограничувања на просторот на ПХБ: компактните електронски уреди често бараат помали SMD пакети за поддршка на распоредот на ПХБ со висока густина.

Сепак, помалите пакувања може да имаат помала способност за ракување со топлинска и струја.

Избор на диоди за различни индустрии

• Автомобилска електроника: високата доверливост на пренапоните, широката температурна толеранција и усогласеноста со AEC-Q101 се важни за одржување стабилна работа при тешки електрични и еколошки услови.

• Електронски уреди: компактна големина, мала загуба на енергија и висока производна ефикасност се вообичаено приоритетни во густо спакуваните PCB дизајни и преносливи системи.

• Индустриски системи: Термичката издржливост, високата струјна способност и долгорочната доверливост се важни за континуирано работење во тешки електрични средини.

• RF и комуникациски системи: Брзото префрлување, малата капацитивност на спојниците и стабилните перформанси на висока фреквенција помагаат во одржувањето на интегритетот на сигналот и ефикасното однесување на комуникацијата.

Изборот на точниот пакет на диоди и електричната спецификација во голема мера ја подобрува енергетската ефикасност, заштитата на кола и долгорочната доверливост во современите електронски системи.

Заклучок

SMD диодите се широко користени во модерната електроника за поддршка на ефикасна контрола на моќноста, заштита на кола и стабилна работа со голема брзина.Правилниот избор на диоди зависи од фактори како што се напредниот напон, времето на обновување, термичките перформанси и способноста за ракување со струјата.Добриот термички дизајн на ПХБ и правилниот избор на пакување помагаат да се намали прегревањето и да се подобри долгорочната сигурност.Како што електронските уреди продолжуваат да стануваат помали и помоќни, разбирањето на однесувањето на SMD диодите станува сè поважно во модерниот дизајн на кола.
