Хистерезата е важен концепт во електрониката што објаснува зошто некои системи реагираат различно врз основа на нивната претходна состојба.Наместо да реагираат моментално на секоја мала промена на влезот, хистеретичките системи користат мемориски ефект кој помага да се подобри стабилноста и да се намали несаканото префрлување.Ова однесување е широко користено кај компараторите, Шмит-активаторите, магнетните системи и електрониката за напојување за да се создаде посигурна работа на колото.Разбирањето како функционира хистерезата помага да се објасни неговото влијание врз перформансите, ефикасноста и практичниот електронски дизајн.

Каталог

Што е хистереза во електронските кола?

Хистерезата во електронските кола се однесува на состојба каде што излезот на системот зависи не само од сегашните влезни услови туку и од претходните работни состојби.Наместо да користат единствен праг на префрлување, хистеретичките системи обично работат со посебни точки за активирање и деактивирање.Разликата помеѓу овие прагови формира прозорец на хистерезис.

Во практичната електроника, хистерезата создава мемориски ефект.Штом уредот ќе ја промени состојбата, тој не се враќа веднаш кога влезните услови малку флуктуираат во спротивна насока.Ова однесување им овозможува на системите да одржуваат попредвидлива работа при променливи услови.

Хистерезата е широко користена кај:

• Компараторски кола

• Шмит предизвикува

• Енергетска електроника

• Магнетни системи за складирање

• Индустриски контролни системи

Слика 2. Вентилатор контролиран со температура со посебни прагови за вклучување и исклучување за стабилна работа

На пример, вентилаторот за ладење може да се активира на 40°C но останете активни додека температурата не падне подолу 35°C.Користење на различни ВКЛУЧЕНО и OFF прагови спречува брзо возење велосипед кога работните услови флуктуираат во близина на одредена точка.

Без хистереза, системите кои работат блиску до нивоата на прагот може постојано да реагираат на мали сигнали v ariat јони.Ваквото однесување може да предизвика џагор на релето, лажно активирање, нестабилна работа и прекумерна активност на префрлување.

Поради неговата способност да поддржува стабилно одлучување под флуктуирачки услови, хистерезата останува важен принцип во модерниот електронски дизајн

Како функционира хистерезата во реални системи

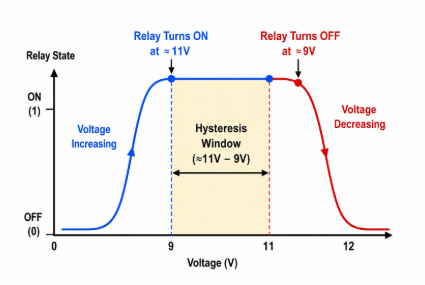

Слика 3. Однесување на префрлување на релето кое покажува одделни прагови за вклучување и исклучување со прозорец со хистерезис

Еден од наједноставните примери на хистереза се појавува во работата на релето.

Замислете а 12V реле поврзан со променливо напојување.

Однесување на префрлување на релето

• Напонот постепено се зголемува од 0V

• Релето се активира на приближно 11V

• Напонот полека се намалува

• Релето останува активно

• Релето конечно се исклучува во близина на 9V

Разликата помеѓу напонот за активирање и деактивирање се нарекува хистерезис прозорец.

Релето привремено ја задржува својата претходна состојба наместо веднаш да реагира на мали промени на напонот.Истиот принцип се појавува во системи под влијание на електричен шум, бранување на напон, електромагнетни пречки (EMI) и термички флуктуации.Овие нарушувања може да внесат мали v ariat јони во сигналите и работните услови, што го отежнува одржувањето на стабилното однесување на прагот без хистереза.

Хистерезисот ги стабилизира одлуките на прагот при променливи услови и ги намалува прекумерните настани на префрлување кои може да го скратат животниот век на компонентата.Ова е причината зошто хистерезата е намерно инкорпорирана во многу современи електронски системи.

Основни принципи и причини за хистереза

Дефинитивна карактеристика на хистерезата е однесување на меморијата.Хистеретичниот систем реагира и според сегашните услови и според претходните работни состојби.Како резултат на тоа, зголемувањето на влезот и намалувањето на влезот следат различни патеки на одговор.

Ова ја создава карактеристиката хистереза јамка.

Зависна од стапка наспроти хистереза независна од стапка

Карактеристика	Независна стапка	Зависни од стапката
Одговор	Главно непроменет	Се разликува со брзината
Чувствителност	Ниско	Високо
Типични апликации	Постојани магнети	Енергетска електроника
Инженерска употреба	Магнетно задржување	Анализа на динамичко префрлување

Главните причини за хистереза

• Порамнување на магнетни домени

Во магнетните материјали, микроскопските магнетни домени може да останат делумно порамнети дури и откако ќе се отстрани надворешното магнетно поле.Ова преостанато порамнување создава мемориски ефект кој придонесува за однесувањето на магнетна хистереза.

• Заробување на полнење

Кај полупроводничките уреди, заробените електрични полнежи може да ги одложат одговорите на префрлување и да предизвикаат однесувањето на уредот делумно да зависи од претходните електрични состојби.Овој ефект најчесто се забележува во мемориските технологии и системите базирани на транзистори.

• Механички и термички ефекти

Механичкото движење и температурата v ariat јоните можат да воведат задоцнети одговори помеѓу однесувањето на влезот и излезот.Овие ефекти често се забележани во релеи, сензори и системи регулирани со температура каде физичките промени влијаат на перформансите на системот.

• Позитивни повратни информации

Многу електронски кола намерно генерираат хистереза преку мрежи за повратни информации.Позитивните повратни информации ги менуваат праговите на префрлување и помагаат да се создаде поконтролирано однесување.Овој пристап е широко користен кај компараторите, Шмитовите активирања и кола за оперативни засилувачи за да се подобри стабилноста на сигналот при променливи услови.

Разбирање на јамките за магнетна хистереза

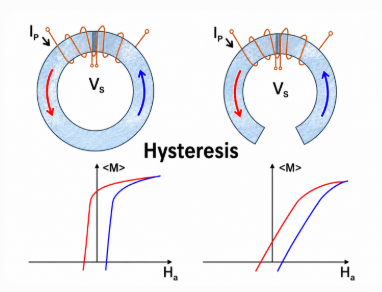

Слика 4. Магнетна хистереза јамка која покажува различни патеки на магнетизација при промена на магнетните полиња

Магнетните материјали даваат еден од најјасните примери за однесување на хистерезис.Магнетна хистереза ​​се јавува кога материјалите ја задржуваат магнетизацијата откако ќе се отстрани надворешното магнетно поле.

Феромагнетни материјали како што се железото, никелот, кобалтот и силициумскиот челик природно го покажуваат овој ефект бидејќи внатрешните магнетни домени може да останат делумно усогласени дури и по промената на условите на полето.

Разбирање на јамката на хистерезис

Хистерезата ја опишува врската помеѓу:

• Јачина на магнетно поле (H)

• Густина на магнетен тек (B)

B = f(H)

Зголемувањето и намалувањето на магнетните полиња следат различни патеки, создавајќи затворена јамка што го илустрира однесувањето на магнетната меморија.Поширока јамка за хистереза ​​генерално укажува на поголема загуба на енергија, зголемено производство на топлина и намалена севкупна ефикасност.

Кривите на хистерезис внимателно се испитуваат за време на дизајнирањето на трансформаторите, моторите и енергетските системи бидејќи прекумерните загуби можат да создадат долгорочен термички стрес.

Во практичното напојување со прекинувачки режим, често се претпочитаат феритни материјали бидејќи загубите од силициум челик значително се зголемуваат при работа со висока фреквенција.

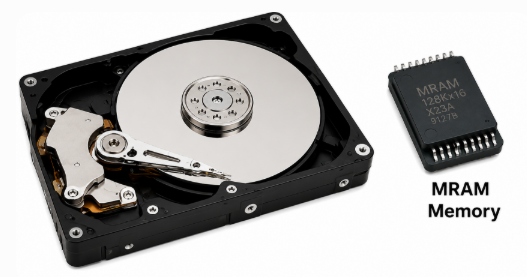

Слика 5. Магнетни уреди за складирање кои користат хистерезис за задржување податоци

Магнетна хистереза во складирање на податоци

Хард дисковите и технологиите за магнетна меморија се потпираат на хистереза.Бидејќи магнетните материјали ја задржуваат магнетизацијата по отстранувањето на струјата, информациите остануваат зачувани без континуирана електрична енергија.

Вообичаените употреби се движат од хард дискови, системи со магнетна лента и технологија за магнеторезистична меморија за случаен пристап (MRAM), од кои сите се потпираат на магнетна хистереза ​​за задржување податоци и способности за неиспарливо складирање.

Материјали со магнетно јадро и споредба на ефикасноста

Изборот на основни материјали директно влијае на загубите од хистерезис, ефикасноста, производството на топлина и долгорочните перформанси во трансформаторите и преклопните системи.Различни материјали различно реагираат на магнетните полиња поради v ariat јоните во атомската структура, принудноста, пропустливоста и карактеристиките на магнетното задржување.Овие разлики стануваат особено важни кај трансформаторите, индукторите, прекинувачките напојувања, електричните мотори и високофреквентните електроенергетски системи.

Споредба на заеднички материјали со магнетно јадро

Материјал	Фреквенција	Роднина Загуба на јадрото	Роднина Цена	Типично Апликации
Силиконски челик	50–60 Hz	Умерено	Ниско	Комунални трансформатори, мотори
Ферит	kHz–MHz	Ниско	Средно	SMPS, RF кола, EMI потиснување
Аморфен метал	50–400 Hz	Многу ниско	Високо	Енергетски ефикасни трансформатори

Иако сите материјали поддржуваат магнетна работа, нивните перформанси може значително да се разликуваат во практични услови.Изборот на материјали често зависи од работните барања, а не само од теоретските перформанси.

На пример, комуналните трансформатори често користат силициум челик поради неговата економичност и долгогодишната сигурност.Високофреквентните напојувања најчесто користат ферит бидејќи неговиот висок електричен отпор ги намалува загубите од вртложни струи.Енергетски ефикасните трансформатори се повеќе користат аморфни материјали бидејќи помалите загуби можат да ги подобрат долгорочните перформанси.Разбирањето на овие размени помага да се балансира термичкото однесување, целите за ефикасност и оперативните барања.

Меки наспроти тврди магнетни материјали

Магнетните материјали генерално се поделени на меки и тврди категории врз основа на тоа колку лесно се магнетизираат и демагнетизираат.

Имотот	Меки Магнетни материјали	Тешко Магнетни материјали
Принуда	Ниско	Високо
Загуба на хистереза	Пониски	Повисоко
Главна употреба	Трансформатори	Постојани магнети
Задржување на податоци	Ниско	Високо

Меките магнетни материјали можат брзо да ги променат магнетните состојби со релативно низок влез на енергија.Тие се претпочитаат во трансформатори и индуктори каде што се случува повторено магнетно возење.

Цврстите магнетни материјали се спротивставуваат на демагнетизацијата и ги задржуваат магнетните својства подолги периоди.Овие материјали најчесто се користат во постојани магнети и системи за магнетно складирање.

Практични размислувања за избор

Изборот на материјал со магнетно јадро вклучува повеќе од едноставно избирање на опцијата со најмала загуба на хистереза.Изборот на материјалот зависи и од практични размислувања како што се фреквенцијата на работа, термичките услови, целите на ефикасност, ограничувањата на големината, барањата за ракување со моќност и вкупната цена.Овие фактори колективно влијаат на перформансите, сигурноста и соодветноста за специфични апликации.

На пример, високофреквентното преклопно напојување генерално има корист од феритните јадра поради помалите загуби при брзото префрлување.Во меѓувреме, комуналните трансформатори кои работат на стандардни мрежни фреквенции може да продолжат да користат силициум челик поради ефикасноста на трошоците и докажаната доверливост.

Изборот на материјал директно влијае на долгорочната ефикасност, термичкото однесување и севкупните перформанси на системот.Разбирањето на овие размени ви овозможува да изберете магнетни материјали кои подобро одговараат на барањата за апликација.

Хистереза во полупроводнички уреди

Слика 6. Уреди SCR и TRIAC кои се користат во апликациите за префрлување

Тиристорите се полупроводнички преклопни уреди дизајнирани за апликации со висок напон и висока струја.За разлика од конвенционалните транзистори кои постојано реагираат на контролните сигнали, тиристорите користат механизам за заклучување што му овозможува на уредот да остане спроводлив по активирањето.

Ова оперативно однесување создава мемориска карактеристика бидејќи излезот на уредот делумно зависи од неговата претходна состојба.Откако ќе се активира, спроводливоста продолжува додека работните услови не паднат под специфичните електрични граници.

Како функционира однесувањето за прицврстување

Уреди како што се Силиконски контролирани исправувачи (SCR) и TRIACs се потпираат на карактеристиките на струјата за прицврстување и задржување.

По добивањето на пулсот на портата, уредот влегува во проводна состојба и продолжува да работи дури и кога сигналот на портата е отстранет.Спроведувањето запира само откако струјата ќе се намали под прагот на задржување-струја.

Бидејќи активирањето и деактивирањето се случуваат под различни електрични услови, тиристорите покажуваат однесување слично на хистерезата.

Клучни параметри кои влијаат на перформансите

• Струја за блокирање: потребна е минимална струја веднаш по активирањето.

• Струја на задржување: Минимална струја потребна за одржување на спроводливоста.

• Струја за активирање на портата: потребна е струја за активирање на уредот.

• Блокирање напон: Максимална способност за исклучување на напон.

Пример сценарио за избор на уред

Апликација	Предложено Уред	Причина
Контролор за брзина на вентилаторот	BT136 TRIAC	Двонасочно префрлување на наизменична струја способност
Индустриска контрола на моторот	TYN612 SCR	Повисок напон и струја способност за ракување
Образовни кола	TIC106 SCR	Едноставна работа со мала моќност и пристапност

Процесот на селекција често зависи од тоа како уредот комуницира со работната средина.

На пример, контролорот за брзина на вентилаторот за домаќинство или придушувач на светлина најчесто го користи BT136 TRIAC бидејќи неговата способност за двонасочно префрлување ја поедноставува контролата на наизменична струја.Бидејќи наизменичната струја тече во двете насоки, TRIAC може да спроведе во текот на двете половини од циклусот наизменична струја без да бара дополнителни компоненти за префрлување.Оваа карактеристика ја намалува сложеноста на колото и ја прави имплементацијата попрактична во компактната потрошувачка електроника.

Наместо тоа, индустриските системи за контрола на моторот може да ги фаворизираат TYN612 SCR, кој е дизајниран да се справи со услови со поголема моќност и попребирливи работни средини.Апликациите кои вклучуваат поголеми струјни оптоварувања и барања за регулирање на моќноста честопати имаат корист од посилната способност за префрлување и подобрената робусност.

За образовни проекти и апликации за контрола со мала моќност, на TIC106 SCR останува практична опција поради едноставното оперативно однесување и достапноста за експериментирање.Често се користи во воведните преклопни кола каде лесното разбирање и имплементација се важни.

Овој пристап базиран на апликации покажува дека изборот на уреди не зависи само од електричните спецификации туку и од системските барања, работните услови и практичните размислувања за дизајнот.

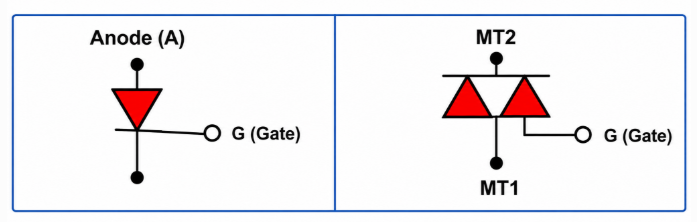

Слика 7. Симболи SCR и TRIAC кои покажуваат различни преклопни структури

SCR наспроти TRIAC

Карактеристика	SCR	ТРИАК
Тековна насока	Еден правец	Две насоки
Префрлување на наизменична струја	Ограничени	Одлично
DC апликации	Заеднички	Поретки
Контрола на моќност	Високо	Умерено
Типична употреба	Индустриски системи	Комерцијални електронски уреди

Хистереза во компараторските и Шмит-активирачките кола

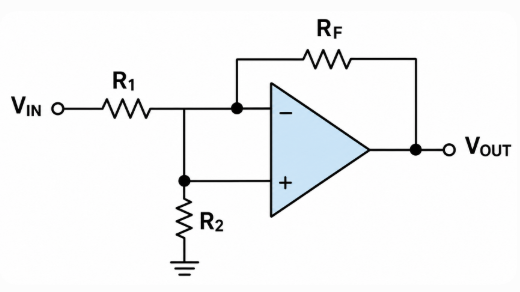

Слика 8. Компараторско коло кое користи позитивна повратна информација за хистереза

Компараторските кола претставуваат една од најчестите практични примени на хистерезисот во електрониката.Нивната цел е да го споредат влезниот сигнал со референтниот напон и да генерираат излез според споредбениот резултат.

Реалните системи често работат во средини што содржат електричен шум, бранување и флуктуации на сигналот.Под овие услови, малите v ariat јони во близина на прагот може да влијаат на конзистентноста на излезот.

Хистерезисот го подобрува однесувањето на прагот со создавање на посебни нивоа на префрлување, овозможувајќи им на компараторските кола да работат посигурно при променливи услови на сигналот.

Споредба на перформансите на компараторот

Параметар	Без Хистереза	Со Хистереза
Лажно активирање	Зачестени	Минимална
Стабилност на префрлување	Неквалитетен близок праг	Стабилна
Реле Муабет	Заеднички	Ретки
Чувствителност на бучава	Високо	Намалени
Излезна сигурност	Умерено	Подобрена

Споредбата покажува зошто хистерезата најчесто се користи во интерфејси со сензори, вградени системи и индустриски контролни апликации.

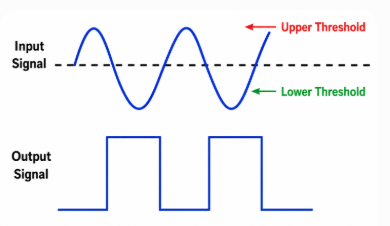

Слика 9. Операција со активирање на Schmitt користејќи горен и долен праг

Разбирање на операцијата со активирањето на Шмит

Активирањето на Schmitt намерно користи позитивни повратни информации за да создаде хистереза, така што не се префрлува на еден праг напон.Наместо тоа, користи две различни точки на префрлување: горниот праг напон и долниот праг напон.Ова ги прави транзициите на сигналот почисти и постабилни.Во практичните вградени системи, Schmitt-активаторите често се додаваат на интерфејсите на сензорите и на влезовите на механичките прекинувачи бидејќи малите флуктуации на сигналот, бучавата или отскокнувањето на контактот инаку можат да создадат повеќекратни несакани излезни транзиции.

Хистерезис во оп-засилувач и електроника за напојување

Операциски засилувачи Широко се користат во системи за сензори, обработка на сигнали и аналогни контролни кола поради нивната чувствителност и способност за засилување.Кога влезните сигнали се разликуваат бавно или работат во близина на условите на прагот, малите флуктуации може да влијаат на конзистентноста на префрлувањето и да создадат нестабилно однесување на излезот.

За да се подобрат перформансите, оп-засилувачите кола често воведуваат хистереза ​​преку мрежи за позитивна повратна информација.Овој пристап создава посебни прагови за активирање и деактивирање, дозволувајќи им на однесувањето на префрлувањето да остане поконтролирано при променливи влезни услови.

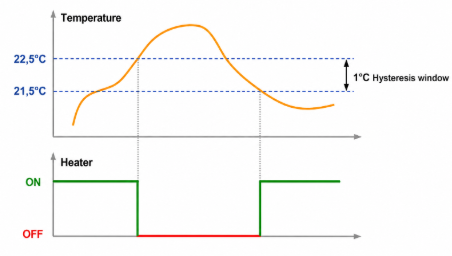

Практичен пример за хистереза се појавува во паметни системи за климатизација.

Размислете за систем со целна собна температура од 26°C.Без прозорец за хистерезис, малите температурни флуктуации околу зададената точка може постојано да предизвикаат работа на компресорот.

Пример за работни услови вклучуваат активирање на ладење на 28°C и деактивирање на ладење на 24°C.

Ова 4°C раздвојувањето создава хистерезисен прозорец кој ја намалува непотребната активност на префрлување и му овозможува на системот да работи во поширок температурен опсег пред да ја промени состојбата.

Компаративно однесување на системот

Контрола Метод	Компресор Циклуси на час	Ефект
Без хистереза	Високо	Зголемено абење на компресорот и нестабилна работа
Со прозорец за хистереза од 4°C	Пониски	Подобрена ефикасност и намалена активност на префрлување

Горенаведените вредности претставуваат компаративно оперативно однесување наместо фиксни мерења бидејќи фреквенцијата на префрлување варира во зависност од големината на просторијата, топлинските услови, квалитетот на изолацијата и факторите на животната средина.

И покрај тоа, споредбата покажува важен принцип на дизајнирање.Системите со тесни или отсутни опсези на хистерезис може постојано да се префрлаат во близина на условите на прагот, зголемувајќи го електричниот стрес и намалувајќи го долготрајниот животен век на компонентите.Пошироките работни прозорци генерално ја намалуваат фреквенцијата на возење велосипед и ја подобруваат конзистентноста на работењето.

Во практичните системи, намалената активност на префрлување може да ја подобри енергетската ефикасност, да го намали топлинскиот стрес и да поддржи подолг животен век на компресорот.Слични методи на контрола се широко користени во еколошките системи, индустриската регулација на температурата и потрошувачката електроника каде што е важно стабилното однесување на прагот.

Овој пример покажува како хистерезата влијае не само на однесувањето на колото, туку и на перформансите на системот во реалниот свет и на долгорочната сигурност.

Мерење и карактеризирање на хистерезис

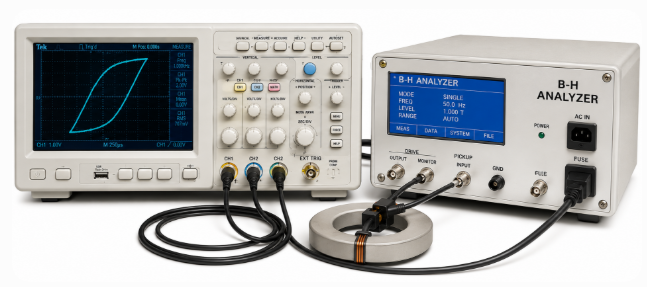

Слика 10. Осцилоскоп и B-H анализатор за мерење на хистерезис

Мерењето на хистерезата помага да се оцени како компонентите се однесуваат при променливи работни услови.Наместо едноставно да се идентификува дали постои хистереза, мерењата исто така одредуваат колку силно влијае на однесувањето на менувањето, ефикасноста и долгорочните перформанси.

Се користат различни алатки во зависност од системот што се анализира:

• Осцилоскопи - ги визуелизираат праговите за префрлување и однесувањето на сигналот во кола како што се компараторите и Шмит-активаторите.

• Анализатори на крива B-H - оценуваат магнетни материјали со мерење на загубите на принуда, задржување и хистереза.

• Системи за магнетна карактеризација - проучување на магнетното однесување во технологиите за истражување и складирање.

• Автоматизирани системи за тестирање - ја подобруваат повторливоста и тестирањето на компонентите во големи размери.

Вообичаените мерења вклучуваат:

• Принуда - јачина на магнетно поле потребна за отстранување на преостанатата магнетизација

• Задржување - преостаната магнетизација по отстранувањето на полето

• Опсег на хистерезис - одвојување помеѓу праговите на префрлување

• Префрлување прагови - вредности кои предизвикуваат промени на состојбата

Резултатите од мерењето директно влијаат на изборот на материјалот и дизајнот на системот.Прекумерните загуби на хистереза ​​може да го зголемат создавањето на топлина, додека лошо избраните прагови може да ја намалат оперативната конзистентност.

Оптимизирање на хистерезата во електронскиот дизајн

Хистерезис наспроти нехистеретички системи

Карактеристика	Хистереза	Нехистеричен
Бучава Имунитет	Високо	Ниско
Стабилност	Подобро	Помалку стабилна
Префрлување Фреквенција	Пониски	Повисоко
Чувствителност	Пониски	Повисоко
Неточно Активирање	Намалени	Почести
Долгорочни Сигурност	Подобро	Намалени

Оваа споредба илустрира зошто хистерезата е намерно воведена во многу практични системи.

Неколку фактори влијаат на однесувањето на хистерезисот, вклучувајќи електричен шум, работна температура, оптоварување v ariat јон, брзина на префрлување, термички услови и барања за одговор.Идеалниот дизајн баланс зависи од специфичната апликација и работната средина.

Предизвици и идни насоки за истражување

Иако хистерезисот го подобрува однесувањето на системот, може да создаде и дизајнерски предизвици бидејќи уредите стануваат помали и работат со поголеми брзини.

Тековните предизвици поврзани со хистерезата вклучуваат загуби на енергија во магнетните системи, генерирање топлина, ефекти на стареење на материјалот, сложеност на моделирање и зголемени загуби на високи работни фреквенции.Овие ограничувања можат да влијаат на севкупната ефикасност, доверливост и долгорочни перформанси на системот.

Тековните истражувања продолжуваат да ги истражуваат магнетните материјали со ниска загуба, техниките за оптимизација со помош на вештачка интелигенција, технологиите за спинтронична меморија, методите за адаптивна контрола на хистерезис и напредните полупроводнички системи.Овие случувања имаат за цел да ја подобрат ефикасноста, да ги намалат загубите и да поддржат поинтелигентно однесување на системот.

Идните електронски системи може сè повеќе да усвојуваат техники на адаптивна хистереза ​​кои автоматски го прилагодуваат оперативното однесување според променливите услови.Како што уредите продолжуваат да напредуваат во брзина и сложеност, ефикасната контрола на хистерезис ќе остане важна работа во дизајнот на електронскиот систем.

Заклучок

Hysteresis им помага на електронските системи да работат посигурно преку подобрување на стабилноста и намалување на несаканото однесување на префрлување.Широко се користи во магнетни материјали, полупроводнички уреди, контролни системи и електроника за напојување каде што условите за работа постојано се менуваат.Иако може да внесе загуби на енергија во некои апликации, правилниот дизајн на хистерезис може да ја подобри ефикасноста и долгорочните перформанси.Разбирањето на хистерезата овозможува подобри одлуки во дизајнот на колото и оптимизацијата на системот.
