Што е микроконтролер на STM8S103F3P6?

На STM8S103F3P6 е 8-битен микроконтролер произведен од stmicroelectronic, познат по својата импресивна функционалност и лесна интеграција.Овој компактен уред е опремен со стил на монтирање на уредот (SMD), отелотворувајќи напредно јадро и периферни уреди кои се прецизно произведени со употреба на врвна технологија.Со фреквенција на часовникот од 16 MHz, STM8S103F3P6 може да се пофали со робусна I/O можност, обезбедувајќи ефикасна обработка и ракување со податоци.Неговиот независен тајмер за набудување, опремен со независен систем за безбедност на изворот на часовникот и часовникот, гарантира оптимална изведба на уредот и еластичност од потенцијални нарушувања.

Една од неговите карактеристики на степени е неговата флеш меморија, која обезбедува нестабилно складирање за код и податоци.Со опсег на работа на напон што се протега од 2,95 V до 5,5 V, овој микроконтролер е многу разноврсен и прилагодлив на разни апликации.Покрај тоа, тој нуди широк опсег на работна температура од -40 ° C до 85 ° C, што го прави погоден за распоредување во различни услови на животната средина.

Замена и еквивалентно

• MSP430G2353

• PIC16LF18444T

• STM8S103F3P3

• STM8S103F3P3

• STM8S103F3P6TR

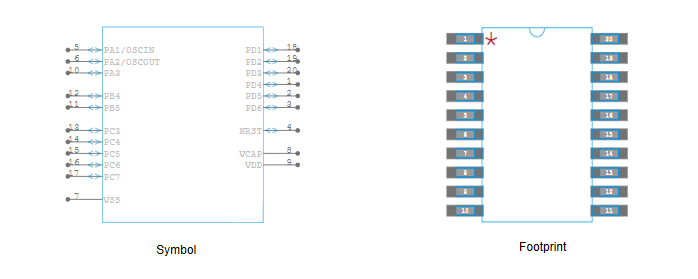

Симбол и стапало на STM8S103F3P6

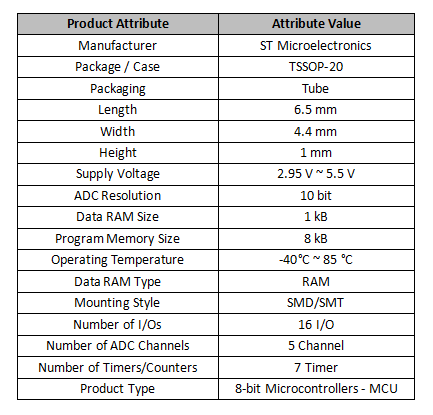

Технички параметри на STM8S103F3P6

Карактеристики на STM8S103F3P6

Ниска потрошувачка на енергија: Има најразлични режими на потрошувачка на ниска енергија за да изберете, вклучувајќи режим на мирување, режим на мирување, режим на длабок спиење и режим на исклучување, што може ефикасно да го продолжи траењето на батеријата и да заштеди енергија.

Високи перформанси: Таа усвојува архитектура со високи перформанси STM8, која овозможува оперативната фреквенција да биде дури 16MHz, што во голема мерка ја подобрува брзината на извршување на наставата и обезбедува поефикасни компјутерски способности за нашите апликации.

Повеќе интерфејси за комуникација: Поддржува различни комуникациски интерфејси, вклучувајќи SPI (сериски периферен интерфејс), I2C и UART.Преку овие интерфејси, може лесно да комуницира и да комуницира со надворешни уреди за да постигне повеќе функции и апликации.

Изобилни периферни уреди: Микроконтролерот STM8S103F3P6 има изобилство на периферни ресурси, вклучително и 16KB флеш меморија и 1KB меморија на RAM меморија, како и најчесто користени интерфејси како што се GPIO иглички, тајмери ​​и UART.Разновидноста на овие периферни уреди го прави уредот погоден за разни сценарија за примена и може да ги задоволи потребите на различни полиња и индустрии.Без разлика дали станува збор за индустриска контрола, паметен дом или вградени системи, STM8S103F3P6 може да обезбеди поддршка.

Големина и пакет на STM8S103F3P6

STM8S103F3P6 е спакуван во тенок пакет за смалување на мал преглед (TSSOP) и има 20 пина.Растојанието на телото и оловото се помали од стандардните пакувања на SOIC.Типична карактеристика на TSSOP е формирање на иглички околу спакуваниот чип, што го прави погоден за монтирање на жици на PCB со употреба на SMT технологија.Кога користите пакет TSSOP, паразитските параметри (нарушување на излезниот напон предизвикано од големи промени во струјата) се помали, така што е погоден за апликации со висока фреквенција.Овој вид на пакет е поудобен за работа и има поголема сигурност.

Пакетот TSSOP ги има следниве карактеристики:

• Растојание на мали игла: Растојанието во пинот е генерално 0,5мм или 0,65мм.Преку дизајнот на бакарни шипки на плочата, може да се постават повеќе уреди на таблата со иста област и големина.

• Широк опсег на примена: Може да се примени на разни полиња за апликација, како што се микроконтролери, DSP, мемориски чипови и чипови за напојување.

• Високо броење на пинови: Бројот на иглички е генерално околу 20 до 64, што може да исполни одредени барања за интеграција на чипови.

• Мала големина на пакетот: Во споредба со обичните мали пакувања (SO) пакети, неговата големина на пакетот е помала, дебелината е потенка, а волуменот е помал, што го прави погоден за пакување на интегрирани кола со висока густина.

• Високи перформанси: Таа усвојува технологија на површински монтирање, има добра спроводливост и отпорност на корозија и може да исполни посебни барања како што се голема брзина, висока фреквенција, минијатуризација и така натаму.

Електрични карактеристики на STM8S103F3P6

Услови на параметар

Освен ако не е поинаку наведено, сите напони се упатуваат на VSS.

Минимални и максимални ограничувања

Минималните и максималните вредности се загарантирани под најневозни услови, опфаќајќи ја температурата на околината, напонот на снабдување и фреквенциите.Овие гаранции се утврдуваат преку ригорозни тестови за производство извршени на 100% од уредите, спроведени на температура на околината од TA = 25 ° C и TA = TAMAX (како што е дефинирано со избраниот опсег на температура).

Вредностите засновани на резултатите од карактеризацијата, симулациите во дизајнот и/или технолошките карактеристики се прикажани во фуснотите на табелата и не биле подложени на тестирање на производство.Во однос на карактеризацијата, минималните и максималните вредности се однесуваат на проценките на примерокот и ја означуваат средната вредност со опсег на плус или минус три пати повеќе од стандардното отстапување (средно ± 3с).

Типични вредности

Освен ако не е поинаку наведено поинаку, се воспоставуваат стандардни податоци со TA = 25 ° C, VDD = 5 V. Овие вредности се дадени само како референци за дизајн и не биле подложени на тестирање.

Типичната точност на вредностите на ADC се воспоставува преку карактеризација на збир на примероци од стандарден дифузен дел низ целиот опсег на температура.Во овој контекст, 95% од уредите покажуваат грешка во одредената вредност (средно ± 2σ).

Типични криви

Освен ако не е конкретно наведено, сите стандардни графикони се наменети само како референци за дизајн и не биле предмет на тестирање.

Апсолутен максимален рејтинг

Надминување на наведениот апсолутен максимален рејтинг може да резултира во трајно оштетување на уредот.Овие оценки само укажуваат на границите на стресот што уредот може да го издржи и не се подразбира дека уредот ќе функционира правилно под овие услови.Изложеноста на услови на или во близина на максималниот рејтинг може негативно да влијае на сигурноста на уредот.

Профилот на мисијата на уредот, кој ги прикажува неговите услови за примена, се придржува кон стандардот за квалификација на JEDEC JESD47, со проширени профили на мисијата достапни на барање.

Работни услови

VCAP надворешен кондензатор

За да се постигне стабилност за примарниот регулатор, надворешен кондензатор означен со CEXT треба да биде поврзан со иглата VCAP.Од суштинско значење е да се осигура дека индуктивноста на серијата останува под 15 NH.

Снабдување со тековните карактеристики

Тековната потрошувачка се мери како што е прикажано на следната слика.

Вкупна потрошувачка на струја на снабдување во режим на трчање

MCU е ставен под следниве услови:

• Сите периферни уреди се оневозможени (часовникот запрено од регистрите на периферни часовници), освен ако е експлицитно споменати.

• Сите I/O пинови во режим на влез со статичка вредност на VDD или VSS (без оптоварување)

Предмет на општи услови за работа за ВДД и ТА.

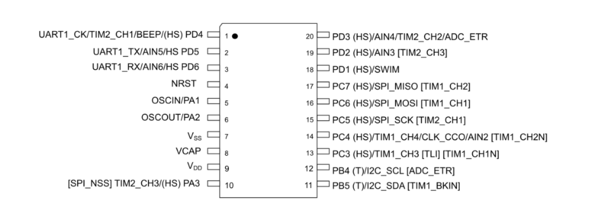

Конфигурација на pinout на STM8S103F3P6

STM8S103F3P6 има 20 пина, нејзините имиња и функции се како што следува:

PIN1 (PD4/ BEEP/ TIM2_ CH1/ UART1 _CK): Порта Д4

PIN2 (PD5/ AIN5/ UART1 _TX): Порта Д5

PIN3 (PD6/ AIN6/ UART1 _RX): Порта Д6

Pin4 (NRST): Ресетирање

Pin5 (PA1/ossin): Порта А1

PIN6 (PA2/OSCOUT): Порта А2

PIN7 (VSS): Дигитална земја

PIN8 (VCAP): 1,8 V регулатор кондензатор

PIN9 (VDD): Дигитално напојување

PIN10 (PA3/ TIM2_ CH3 [SPI_ NSS]): Порта А3

PIN11 (PB5/ I2C_ SDA [TIM1_ BKIN]): Порта Б5

PIN12 (PB4/ I2C_ SCL): Порта Б4

PIN13 (PC3/ TIM1_CH3 [TLI] [TIM1_ CH1N]): Порта C3

PIN14 (PC4/ CLK_CCO/ TIM1_ CH4/ AIN2/ [TIM1_ CH2N]): Порта C4

PIN15 (PC5/ SPI_SCK [TIM2_ CH1]): Порта C5

PIN16 (PC6/ SPI_MOSI [TIM1_ CH1]): Порта C6

PIN17 (PC7/ SPI_MISO [TIM1_ CH2]): Порта C7

Pin18 (PD1/ пливање): Порта Д1

Pin19 (PD2/ AIN3/ [TIM2_ CH3]): Порта Д2

PIN20 (PD3/ AIN4/ TIM2_ CH2/ ADC_ ETR): Порта Д3

Како што е прикажано на сликата погоре, чипот STM8S103F3P6 има до 16 I/O иглички, кои можат да се користат за најразлични цели, како што се GPIO, периферни интерфејси, ADC, итн. Неговите I/O пинови се двонасочни и можат да бидатсе користат како влезни иглички за да прочитате надворешни сигнали или како излезни иглички за испраќање сигнали до надворешни уреди.Покрај тоа, на секој I/O пин може да биде независно назначен за прекин на векторот за да се олесни точната обработка на прекините кога ќе се појават.

Апликации на STM8S103F3P6

• Системи за автоматизација: Овој микроконтролер може да се користи во системите за автоматизација, како што се електрични завеси, системи за контрола на пристап, контрола на температурата и контрола на осветлувањето.

• Апликација IoT (Интернет на нештата): Ако треба да развиеме IoT уреди, може да се користи како контролер за IoT јазли за поврзување и контролирање на разни сензори и модули за комуникација.

• Лични електронски уреди: Се користат во дигитални камери, играчи на MP3 и MP4, конзоли за електронска игра, итн.

• Електронска опрема: Се користи за развој на разни електронски опрема

, како што се електронски играчки, далечински управувачи, мини калкулатори, итн.

• Индустриско поле: Се користи во PLC, индустриски контролори, автоматизација на процеси и опрема за автоматска контрола на бродот, итн.

• Стекнување на податоци и интерфејс на сензори: Се користи за следење на условите на животната средина и собирање на податоци или за поврзување на различни сензори, како што се светлосни сензори, сензори за температура и сензори за влажност.

• Вграден систем за контрола: Се користи за дизајнирање на разни вградени системи за контрола, како што се уреди за домаќинство, индустриска опрема, електрични алатки, итн. Неговата 8-битна моќ за обработка е доволна за многу едноставни контролни задачи.

Често поставувани прашања [ЧПП]

1. Што е STM8S103F3P6?

STM8S103F3P6 е чип на микроконтролер развиен од stmicroelectronic.Припаѓа на семејството STM8 на 8-битни микроконтролери и е широко користено во разни вградени системи и IoT апликации.

2. Која е спецификацијата на STM8S103F3P6?

MicroController единицата STM8S103F3P6 има 640 битни ROM, 10-битни 5-канали ADC, 1KB RAM меморија и со програма за меморија од 8KB.

3. Која е замената и еквивалент на STM8S103F3P6?

Можеме да го замениме STM8S103F3P6 со MSP430G2353, PIC16LF18444T, STM8S103F3P3, STM8S103F3P3TR или STM8S103F3P6TR.

4. Дали STM8S103F3P6 е погоден за апликации со мала моќност?

Да, STM8S103F3P6 е дизајниран со карактеристики со мала моќност и може да се користи во апликации со батерија или со мала моќност, каде што енергетската ефикасност е неопходна.

5. Кои се клучните карактеристики на STM8S103F3P6?

Некои клучни карактеристики на STM8S103F3P6 вклучуваат иглички GPIO (влез/излез со општа намена), комуникација UART (Универзален асинхрон приемник/предавател), I2C (меѓу-интегриран коло) комуникација, SPI (сериски периферен интерфејс) Комуникација, тајмери ​​и повеќе.
