Лебниците ви помагаат да градите и тестирате кола без лемење.Во оваа статија, ќе научите како работи леб, какви делови можете да ги користите и како да избегнете вообичаени проблеми.

Каталог

Преглед на леб

Лебница е правоаголна табла со решетка на дупки што се користат за градење и тестирање на кола без лемење.Внатре, има метални ленти кои поврзуваат редови или колони на дупки, овозможувајќи лесно да се вметнат и меѓусебно поврзани електронските компоненти.

Лебниците се еднократно и доаѓаат во различни големини.Тие обично имаат централно подрачје за компоненти и странични шини за дистрибуција на електрична енергија.Лебниците нудат не-постојан, еднократно начин за тестирање на идеи за колото.Тие се најдобри за експериментирање со распоред пред да се посветат на залепени или дизајни засновани на PCB.

Распоред на структурата на леб

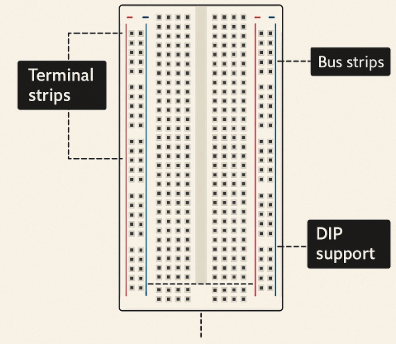

Слика 1: Распоред на структурата на леб

Овој распоред на леб ви помага да видите каде да поставите делови кога градите коло.Има три главни делови: ленти за автобуси, терминални ленти и поддршка за натопи.Автобуските ленти се на страните и се користат за поврзување на моќноста.Едната страна е обично за позитивен напон, а другата е за земја или негативен напон.

Терминалните ленти се во средина.Вие ги ставате повеќето од вашите делови во овие редови, како отпорници и LED диоди.Дупките во секој ред се поврзани, така што електричната енергија може да тече меѓу нив.Поддршката за натопи е јазот во центарот.Ги раздвојува левата и десната страна на терминалната лента.Овој јаз е направен за да одговара на чипови кои имаат иглички од обете страни.

Компоненти што се користат на леб

Слика 2: Компоненти што се користат на леб

Оваа слика покажува вообичаени електронски компоненти поставени на леб.Секој од нив има различна улога во коло и се вклопува во дупките на таблата за лесна врска.

• Резисторот се користи за контрола на протокот на електрична струја.Тоа помага да се заштитат другите делови од премногу струја.

• Кондензаторот чува и ослободува електрична енергија.Често се користи за да се изедначат промените во напон во коло.

• LED се осветлува кога струјата тече низ неа.Работи само во една насока, така што мора да биде поставен на вистински начин.

• IC е чип кој содржи многу мали делови внатре.Се вклопува низ средниот јаз, така што секој пин може да се поврзе со различни редови.

Модули компатибилни со леб

Модули на сензори

Овие вклучуваат сензори за температура, детектори за движење и светлина.Тие се користат за откривање на услови на животната средина и податоци за добиточна храна на микроконтролери.

Модули за прикажување

Малите дисплеи како OLED, LCD и 7-сегментите дисплеи можат да бидат поврзани за да се прикажат излези како температура, време или вредности на дебагирање.

Комуникациски модули

Модули како што се Bluetooth, Wi-Fi и RF трансмитери/приемници им овозможуваат на вашите проекти за леб да комуницираат безжично или со други уреди.

Реле и излезни модули

Релејните модули помагаат во контролата на уредите со голема моќност користејќи сигнали со мала моќност.Излезните модули исто така вклучуваат зуи и мотори на вибрации за сигнализација.

Модули за напојување

Овие приклучоци во електричните шини на леб и обезбедуваат избирачки напони (обично 3,3V или 5V) од USB или DC извор.

Табли за микроконтролер

Малите табли како Arduino Nano, ESP8266 и ESP32 DEV табли често се компатибилни со леб.Тие служат како мозоци на многу проекти за електроника.

Додатоци за леб за подобрување на прототипирањето

Скокачки жици

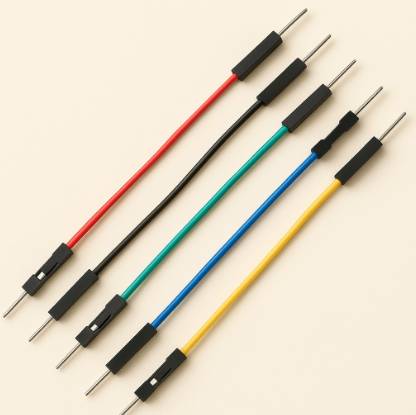

Слика 3: Jumper жици

Jumper жиците се флексибилни жици што се користат за поврзување на различни точки на леб.Тие доаѓаат во различни должини и типови, како што се машки од машко, машко-женско и женско-женско-женско-женско-женско.Користењето жици со кодирани во боја помага полесно да се идентификуваат сигналот, земјата и електричните линии.

Модули за напојување со леб

Слика 4: Модули за напојување со електрична енергија од леб

Овие модули се приклучуваат директно во шините за напојување на леб и испорачуваат стабилна моќност 3.3V или 5V.Обично имаат влезови на USB или DC барел и честопати доаѓаат со прекинувачи за вклучување за да ја вклучат или исклучите моќноста.Ова го прави напојувањето на вашето коло брзо и удобно.

Адаптери за леб од модул

Слика 5: Адаптери за леб од модул

Некои компоненти, како сензори или дисплеи, не можат да се усогласат со стандардното растојание од леб.Адаптерите ги претвораат во формати кои се пријателски на леб, правејќи ја инсталацијата поедноставна и посигурна.

Обврзувачки натписи и приклучоци за банана

Слика 6: Поврзувачки натписи и приклучоци за банана

Се користи за поврзување на надворешна опрема како напојување или мултиметри, врзувачките места обезбедуваат стабилен и сигурен начин за внесување надворешен напон или алатки за тестирање во околината на вашата табла.

Комплети за складирање на компоненти

Слика 7: Комплети за складирање на компоненти

Добар систем за складирање го одржува вашиот работен простор уредно и делови лесно се наоѓаат.Комплетите често вклучуваат организирани прегради за отпорници, кондензатори, транзистори и ИЦ, што ви овозможуваат да градите побрзо без да изгубите делови од делови.

Различни видови жици од скокач од леб

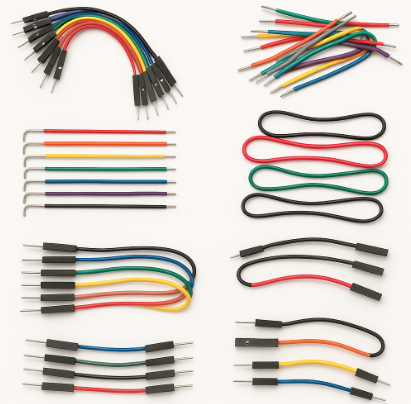

Слика 8: Различни типови жици од скокач од леб

Жици од машко-машко

Овие се скокачи за скокачи што се користат во лебди.Тие поврзуваат две точки директно на леб или од леб со заглавие на модул или игла.

Жици од машки до жени

Овие жици се користат при поврзување на таблата со леб со модули или сензори кои имаат машки иглички.Едниот крај влегува во таблата со леб, додека женскиот крај се придава на уредот.

Жици од женски до женски

Овие се корисни за поврзување на два модула кои и двата имаат машки заглавија.Тие често се користат во поставување на Arduino или Raspberry Pi каде компонентите се поврзуваат директно.

Преформирани жици со цврсто јадро

Овие скокачки жици се цврсти и ја држат својата форма, што ги прави најдобри за создавање уредни, структурирани кола.Тие често се продаваат во разновидна должина со соблечени и свиткани краеви.

Флексибилни жици од дупонт

Овие се меки, изолирани жици со пински конектори кои го прават склопот на кола побрзо.Тие се еднократно и широко вклучени во комплетите за електроника.

Комплети со жица во боја

Iresиците со скокач во боја помагаат во организирање на врски со кола.Црвената се користи за моќност, црна за земја и други бои за различни сигнали за подобрување на јасност и намалување на грешките.

Корисни предмети за подобро лебување

Лепливи влошки и лента за пена

Лепливи влошки или двострана лента за пена најчесто се користат за монтирање на вашата леб на стабилна површина.Ова го спречува да се лизга наоколу додека вметнувате или отстранувате компоненти.Лентата со пена, исто така, додава малку амортизирање за да се заштити површината под него.

Етикети за цевки и жици

Цевките за намалување на топлината се користат за покривање и изолација на врски со жица, при пренесување на распоредот на лебницата во потрајно поставување.Етикетите со жица ви помагаат да ги пратите линиите на сигналот и напојувањето, намалувајќи ја конфузијата во кола.

Спроводливи пенкала и тест клипови

Проводните пенкала ви овозможуваат да нацртате привремени спроводливи патеки на хартија или прототипни табли за тестирање.Тест -клиповите ви помагаат да прикачите сонди или да доведе до специфични нозе на компонентите без да го нарушите остатокот од колото.

Како да ја изберете вистинската табла за леб

• Големина и број на дупки - лебните плочи доаѓаат во различни големини.Осигурете се дека оној што ќе го изберете има доволно простор за вашиот проект.

• Добра врска во дупките - металот во секоја дупка треба цврсто да држи жици и делови.Ова му помага на вашето коло да работи без проблеми.

• Енергетски шини што можете да ги преместите - некои лебници имаат странични шини што можат да се отстранат или преместат.Ова може да помогне кога треба заедно да соберете повеќе табли.

• Силна надворешна пластика - таблата треба да се чувствува цврста и да не се наведнува лесно.Ова му помага да трае подолго и ги одржува вашите делови на место.

• Работи со вашите жици и делови - повеќето делови се вклопуваат во лебници со стандардно растојание.Само проверете дали вашите жици и модули одговараат на дупките на таблата.

Вообичаени грешки во лебницата и како да ги избегнете

Користење на стари или оштетени лебници

Ако вашата леб има лабави или истрошени дупки, можеби нема да ги држи жиците цврсто.Ова може да доведе до лоши врски или делови што испаѓаат додека тестирате.

Прескокнување на проверките на електрична енергија пред да ги вклучите

Секогаш проверувајте каде одат вашите жици на електрична енергија.Ако поврзете нешто на погрешен начин, може да оштетите делови или да го направите целото коло да престане да работи.

Ставање делови наназад

Некои делови, како LED диоди или транзистори, работат само во една насока.Бидете внимателни правилно да одговарате на игличките кога ги ставате во таблата.

Не читање на листот со податоци

Секој електронски дел доаѓа со лист со податоци што ви кажува што прави секој пин.Игнорирањето на ова може да доведе до погрешни врски и многу збунетост.

Премачкувајќи ја лебницата премногу

Користењето големи модули или премногу жици во мал простор може да го направи вашето коло тешко да се види и тешко да се поправи.Обидете се да ги ширите работите, така што сè е јасно.

Заклучок

Лебниците ја прават зградата на колото едноставна и безбедна.Можете брзо да ги тестирате вашите идеи со вистинските делови и одредена грижа.Нудењето квалитетни лебди и алатки може да им помогне на повеќе луѓе да градат подобри проекти.Барате да ја купите лебницата?Дојдете до нас за тековните цени и деталите за залихите.
